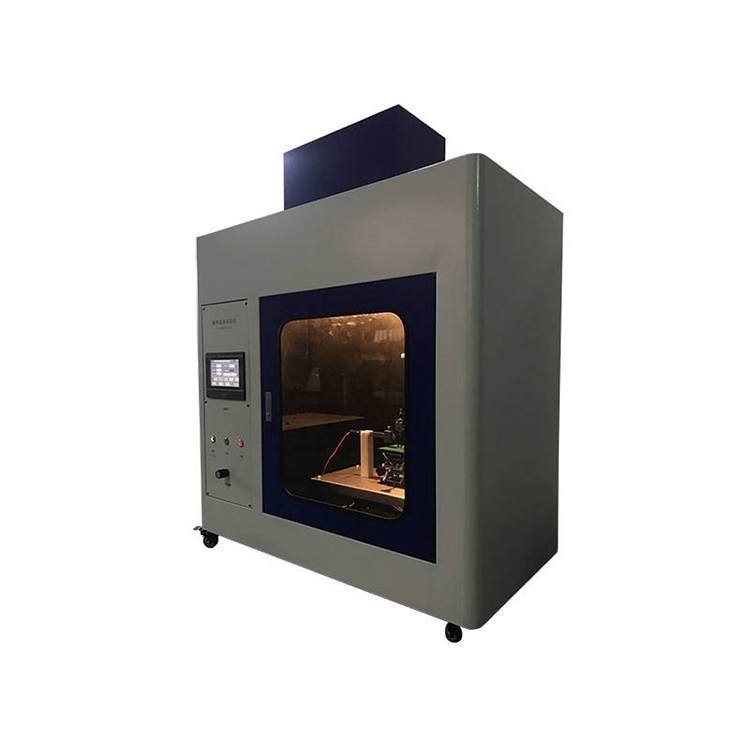

一、漏電起痕試驗儀設備概述：

　　漏電起痕試驗是依據GB/T 4207-2012《固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法》標準規定的*試驗項目；同時滿足GB/T2099.1-2021標準中28.2條款“耐電痕化”試驗要求、GB4706.1等標準試驗要求。漏電起痕試驗是在固體絕緣材料表面上，在規定尺寸 (2mm×5mm) 的鉑電極之間，施加某一電壓并定時 (30s) 定高度 (35mm) 滴下規定液滴體積的污染液體 (0.1%NH 4 CL) ，用以評價固體絕緣材料表面在電場和污染介質聯合作用下的耐受能力，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1)。

　　耐電痕化指數試驗儀適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業。

　　二、漏電起痕試驗儀主要技術參數:

　　1.電極材料試驗電極 - 鉑，電極接桿 - 銀；

　　2.電極尺寸：(2mm±0.1mm)×(5mm±0.1mm)×(40mm±5mm) ，鉑電極 12mm ， 30°±2° 斜面；

　　3.電極距離：4.0mm±0.01mm，夾角 60°±5° ；

　　4.電極壓力：1.00N±0.001N；

　　5.試液電阻：A 液 0.1%NH 4 Cl ， 3.95±0.05Ωm ， B 液 1.98±0.05Ωm ；

　　6.液滴體積：20 滴 0.380g ～ 0.480g ， 50 滴 0.997g ～ 1.147g( 可微調節 ) ；

　　7.液滴高度：35mm±5mm( 可調節 ) ；

　　8.液滴時間：30s±0.1s( 優于標準 )( 數顯，可預置調節 ) ， 50 滴時間 24.5min±2min ；

　　9.液滴滴數：1 ～ 9999( 數顯，可預置 ) ；

　　10.試驗電壓：100V ～ 600V(25V 分度，可調節 ) ；

　　11.電源壓降：1.0A±0.1A 時 8% ；

　　12.起痕判斷：0.50A±10% ， 2.00s±10% ；

　　13.試驗區容積：0.5m 3 背景黑色箱體為鋼板烤漆材料；

　　14.試驗電源：AC220V 0.6kVA 50-60Hz；

　　設備控制及操作：采用PLC智能程序+7英寸觸摸屏操作。
