光隔離探頭校準過程介紹

來源：發布時間：2026-03-05

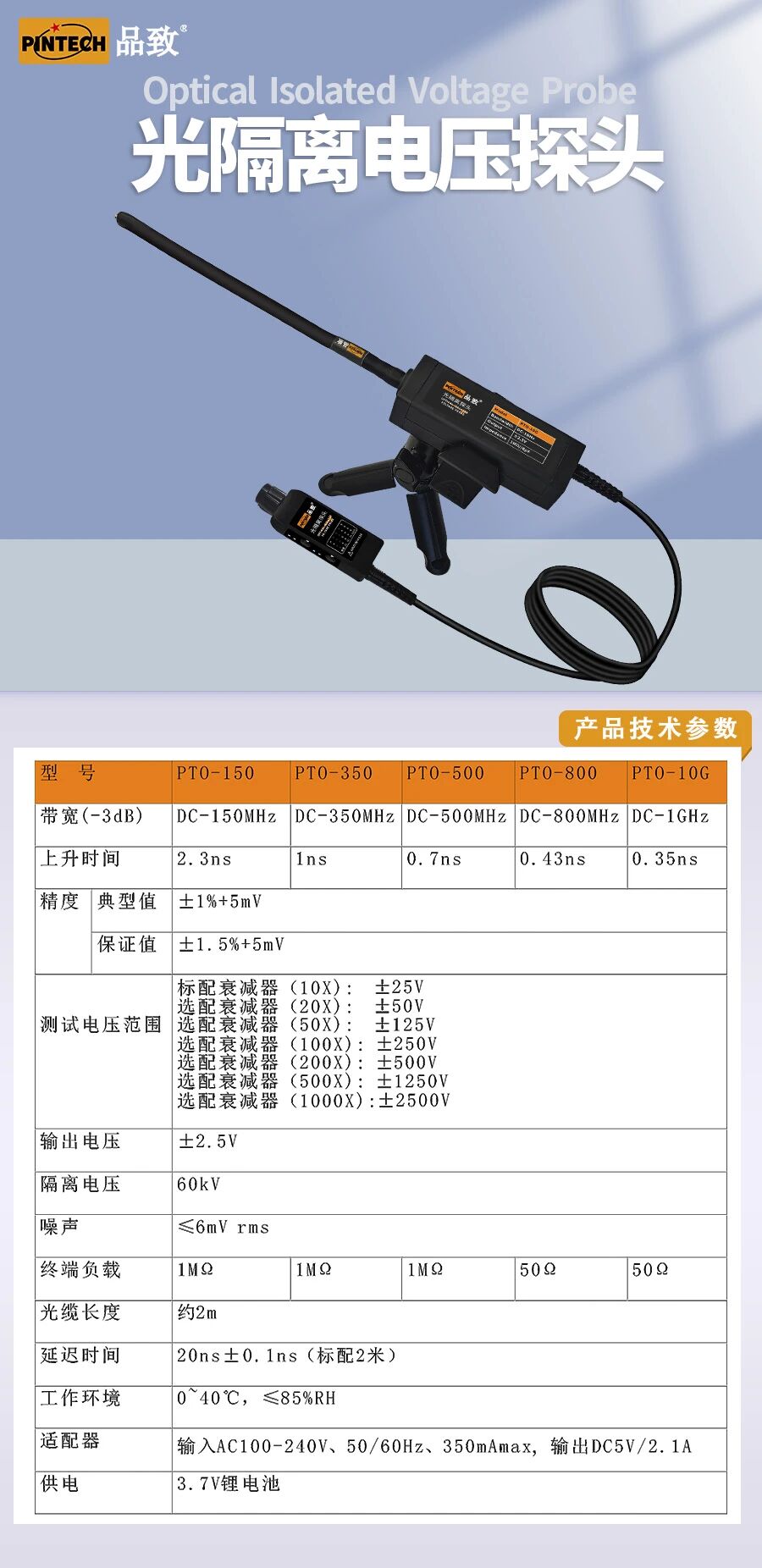

在電子測量實驗中，對測量工具進行校準與補償，能夠有效提升測量結果的準確性與可靠性。傳統校準方法往往需要借助外部信號源，或是斷開被測電路與測量設備的輸入連接。例如，普通無源探頭校準需要接入標準方波信號，示波器校準則要移除通道上的輸入連接。而PINTECH品致PTO系列光隔離探頭在使用過程中，使用者只需雙擊探頭接收端的“down”按鍵即可啟動校準，無需斷開探頭與示波器、被測電路的連接。

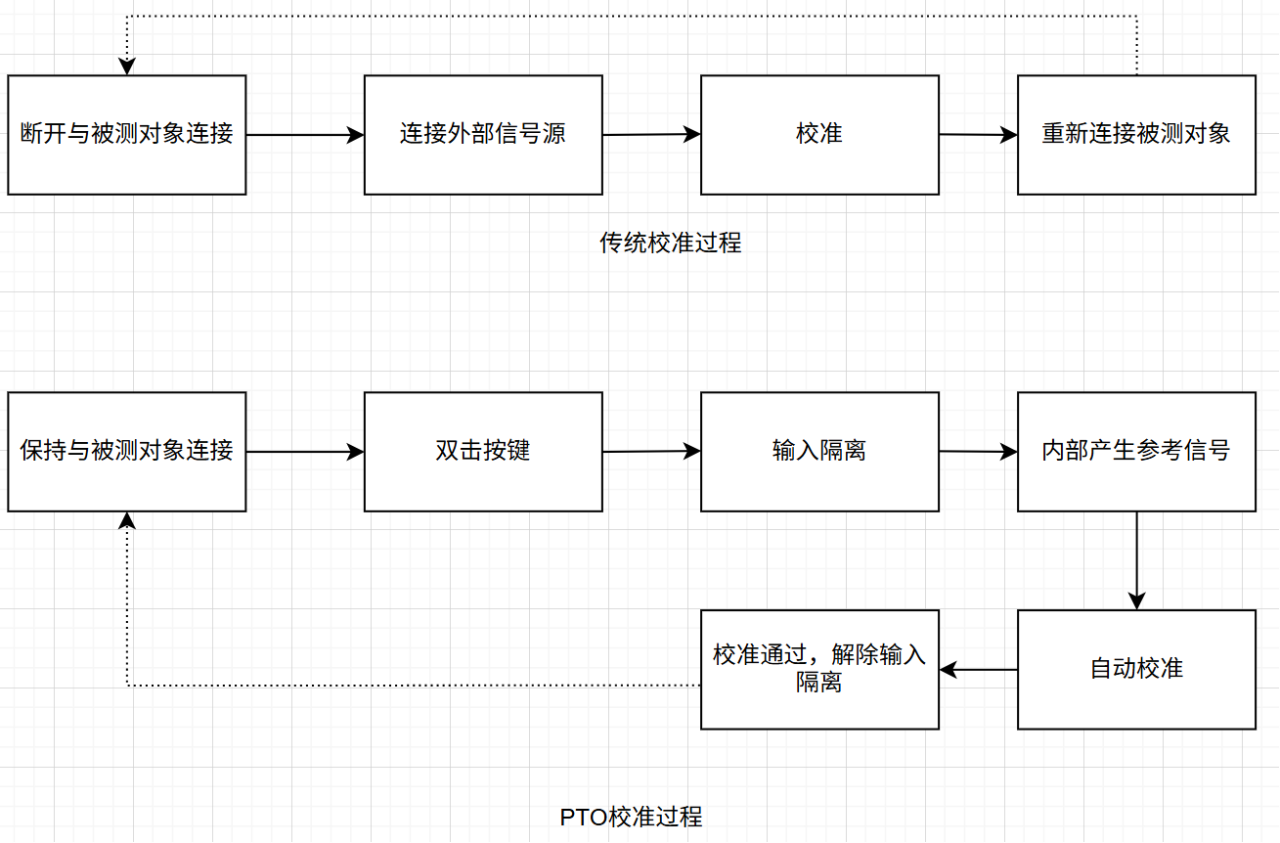

PTO 系列光隔離探頭憑借原位自校準技術與功能模塊全固態架構設計，實現 “不斷線、不外接” 的高效精細校準。啟動校準時，探頭發射端自動切斷輸入傳遞路徑，隔絕被測信號干擾，無需斷開探頭與被測系統的物理連接；同時內置高精度參考信號模塊，自動注入標準校準信號，并基于接收端反饋數據閉環調節增益參數。相較于傳統外接信號源校準方案，該設計徹底規避了外部設備精度漂移、接口不兼容、參數設置失誤等問題，杜絕額外誤差引入，確保多次校準結果的一致性與準確性。

此外，信號傳輸鏈路和校準功能模塊采用全固態設計，摒棄了機械繼電器結構，配合指示燈+蜂鳴器雙重操作提示，校準過程無繼電器吸合聲，從根源上消除了機械磨損、觸點老化對探頭使用壽命與長期穩定性的影響。在實際測量場景中，使用者無需額外配備信號源、無需反復拆卸與搭建連接線路，既節省設備采購成本與校準準備時間，又減少連接器損耗，降低因接線操作不當對被測電路造成干擾或物理損傷的風險，保障測量流程的連續性與被測系統的安全性。

綜上，PTO 系列光隔離探頭通過內部隔離機制、自主參考信號源及模塊全固態架構的協同設計，兼顧了校準便捷性、結果可靠性與產品耐用性，提升整體測量效率。
