蘇州谷景電子解析磁環電感的應用與生產優勢
在電子電路的設計中，磁環電感是一種基礎的被動元器件。對于許多采購人員或工程師而言，雖然經常接觸這一元件，但對其內部構造、材料分類以及在電路中的具體作用，可能仍存在一些疑問。作為在電感領域擁有23年生產經驗的制造廠家，蘇州谷景電子有限公司將為大家詳細科普這一元器件，并分享我們在生產制造中的積累與優勢。
一、什么是磁環電感？

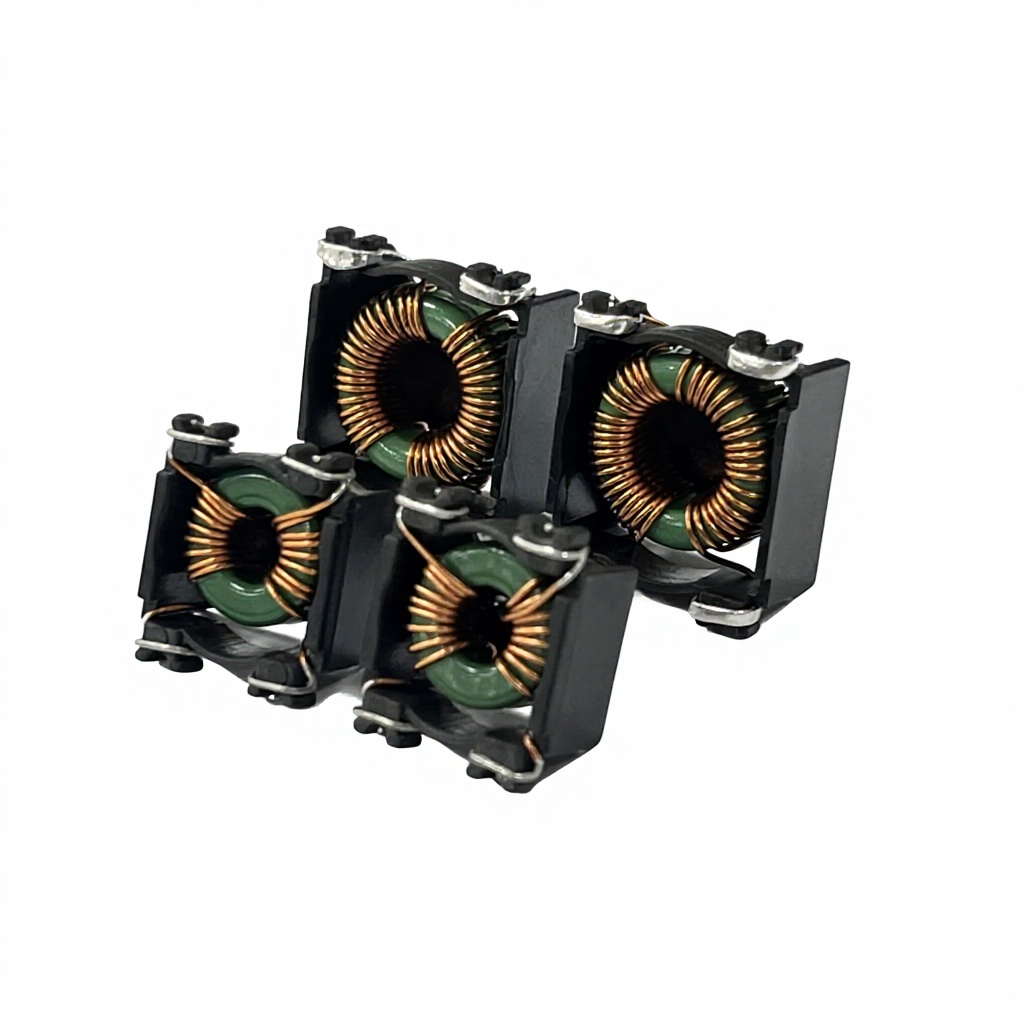

磁環電感，顧名思義，是指將線圈繞制在環形磁芯上所形成的電感元件 。其主要部分由磁環（磁芯）和線圈兩部分組成。磁環通常由鐵氧體、鐵粉芯、鐵硅鋁等磁性材料制成，而線圈則采用不同規格的漆包線繞制而成 。
磁環電感的工作原理基于電磁感應定律。當電流通過線圈時，會在磁環內部產生磁通量。磁環的存在極大地增強了線圈的電感量，同時能夠?qū)⒋帕€約束在磁芯內部，減少電磁干擾的泄漏 。
二、磁環電感的主要應用場景
磁環電感因其出色的性能，在電路中扮演著多種角色：
濾波電路：這是磁環電感常見的應用之一。電感與電容可以組成LC濾波網絡。在開關電源中，磁環電感能夠有效抑制電路中的交流紋波，讓后端輸出的直流電變得更加純凈光滑 。
儲能與續流：在DC-DC降壓電路中，磁環電感是關鍵的能量轉換元件。當開關管導通時，電感儲存能量；當開關管關閉時，電感釋放儲存的能量，與二極管配合組成續流回路，確保負載端的供電不中斷 。
諧振與選頻：磁環電感與電容可以組成并聯或串聯諧振電路。這種電路具有選頻特性，即只允許與諧振頻率相同的信號通過。這一功能在收音機、電視等通信設備中應用普遍 。
抑制電磁干擾：在電源線或信號線上，磁環電感可以起到抗干擾的作用，特別是對于高頻噪聲有的抑制效果 。
三、磁環的材質分類
磁環電感性能的差異，很大程度上取決于磁芯材料的選擇。谷景電子在選材方面積累了豐富經驗，主要處理的磁環材料包括：
鐵氧體磁環：包括錳鋅鐵氧體和鎳鋅鐵氧體。錳鋅鐵氧體磁導率高，適合繞制共模電感，抑制低頻傳導干擾；鎳鋅鐵氧體則適用于高頻場合 。
鐵粉芯磁環：這類磁環磁導率較低，但在大電流情況下不容易飽和，因此非常適用于差模電感，廣泛應用于電源線路中的干擾抑制 。
鐵硅鋁磁環：這是一種性價比高的材料，損耗遠低于鐵粉芯，具有良好的DC偏流特性，在高溫下性能穩定，是PFC電感和儲能電感的理想選擇 。
四、谷景電子23年的生產積累
蘇州谷景電子深耕電感行業23年，在磁環電感的生產制造上，形成了一套從材料選型到工藝落地的完整體系。
深度的材料理解與選型能力
多年的生產經驗讓我們認識到，要做出性能穩定的電感，必須從源頭把控材料。我們與上游材料供應商保持了長期的合作關系，能夠根據不同應用場景對阻抗、飽和電流、工作頻率等參數的要求，選取或定制適配的磁芯材料 。無論是需要應對高頻噪聲，還是需要承受大電流沖擊，我們都能提供對應的材料方案。
精密的工藝控制
磁環電感的繞線工藝直接決定了產品的一致性。線圈的圈數、線徑、繞制方式及松緊度，都會影響電氣特性 。為此，谷景電子引進了自動化繞線、涂覆、高溫固化等系列生產與檢測設備，形成了標準化的作業流程。特別是在繞制對稱性要求高的共模電感時，我們通過精密的自動化設備確保兩組線圈的平衡，從而保證其在寬頻范圍內保持穩定的共模阻抗特性 。
定制化與快速響應
電子產品更新迭代快，項目周期緊。谷景電子擁有一支經驗豐富的技術團隊，能夠協助客戶分析電路需求，進行電感參數的模擬與優化。無論是標準品的選型推薦，還是根據客戶圖紙進行非標定制，我們都能快速響應樣品制作與測試，配合客戶的研發進度 。
嚴格的質量管控體系
生產管理遵循行業標準，我們建立了可追溯的質量管控體系。從磁芯來料檢驗，到繞制、組裝、老化測試，每一個環節都經過嚴格把關。特別是在高功率應用場景下，我們會重點關注電感在額定電流下的溫升控制和感量衰減，確保產品在工業級甚至車規級應用中的可靠性 。
磁環電感雖小，卻直接關系到電子設備的性能與穩定性。蘇州谷景電子將繼續依托23年來在生產、技術與服務上的積累，致力于為市場提供質量可靠的磁環電感產品，與廣大合作伙伴攜手前行。
